Học đọc Bản vẽ – cách đọc bản vẽ nhà – Bài 2

Học đọc Bản vẽ – cách đọc bản vẽ nhà – Bài 2

Món này đọc nhiều sẽ chán, mỗi ngày đọc 1 bài ngắn thôi bạn nhé. Dù bạn học sinh cấp 3, trung cấp, cao đẳng, đại học hay người đi làm đều học được.

Mặt bằng ngôi nhà: Để thể hiện cách bố trí các phòng, các thiết bị vệ sinh và đồ đạc trong nhà phải vẽ mặt bằng ngôi nhà. Hiện tại ở Việt Nam người ta thể hiện bản vẽ mặt bằng ngôi nhà trên giấy in, nên phải tưởng tượng:

1- Cắt ngôi nhà bằng một mặt phẳng nằm ngang ở độ cao cách mặt nền hay sàn khoảng 1,2m.
2- Bỏ phần phía trên mặt phẳng cắt đi
3- Chiếu phần còn lại lên mặt phẳng tờ giấy (còn gọi là mặt phẳng hình chiếu bằng).

Như vậy ta có mặt bằng ngôi nhà.

> Việc tưởng tượng này rất quan trọng trong đọc bản vẽ, bóc khối lượng, lập dự toán, sử dụng phần mềm Dự toán GXD sau này.
> Các bạn học đọc bản vẽ nhà làm kiến thức cơ bản, sau có thể đọc rộng ra các loại bản vẽ công trình Giao thông, Thủy lợi, Công nghiệp, Hạ tầng…

Các bạn xem hình minh họa

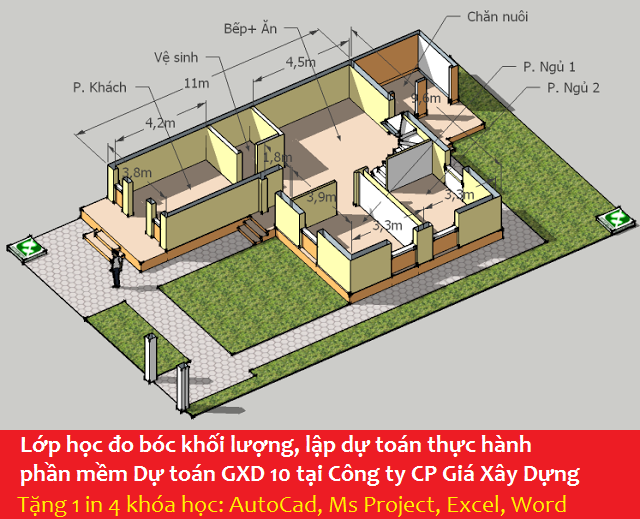

Hình 1 là tưởng tượng cắt một ngôi nhà

Hình 1 là tưởng tượng cắt một ngôi nhà

tìm hiểu mặt bằng nhà, đọc bản vẽ

Hình 2 là phần còn lại của 1 ngôi nhà khác đã in lên tờ giấy.
