Cách đọc bản vẽ xây dựng công trình

Cách đọc bản vẽ xây dựng công trình

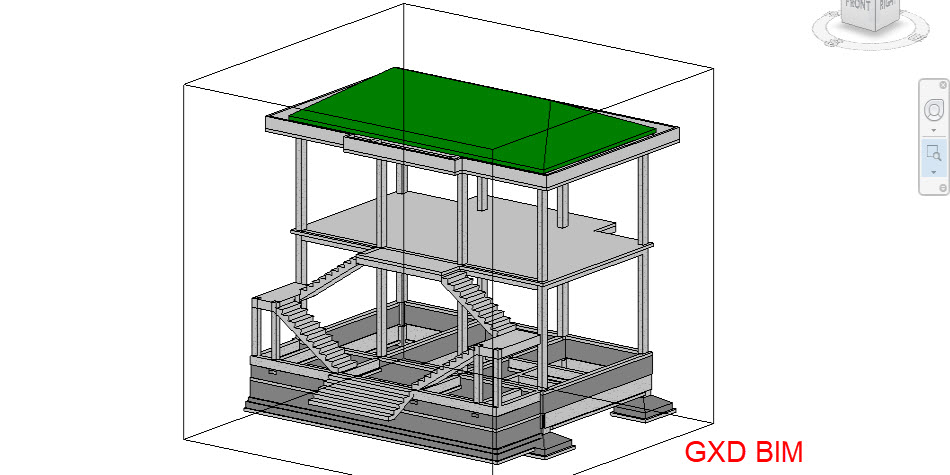

Cách đọc bản vẽ xây dựng công trình.

Để biết cách đọc bản vẽ xây dựng, đầu tiên các bạn cần hiểu rõ thế nào là bản vẽ xây dựng? Bạn cũng cần nắm được các loại bản vẽ xây dựng phối hợp với nhau như thế nào trong một công trình. Bạn phải hiểu được khái niệm cơ bản về bản vẽ xây dựng để có thể đọc được bản vẽ xây dựng.

1. Thế nào là bản vẽ xây dựng?

➦ Là bản vẽ kỹ thuật (BVKT) được ứng dụng trong các công trình xây dựng.

➦ Người thi công căn cứ vào bản vẽ để xây dựng công trình.

VD: Xây dựng nhà cửa, cầu đường, bến cảng…

2. Ưu điểm khi sử dụng Bản vẽ xây dựng trong quá trình xây dựng?

➦ Thống nhất giữa người thiết kế và người thi công.

➦ Đảm bảo tính chính xác.

➦ Năng suất cao, giá thành hạ.

➦Diễn tả công trình tốt hơn là chỉ dùng lời lẽ mô tả.

3. Có những loại bản vẽ nào trong thiết kế công trình?

➦ Bản vẽ trình bày Mặt bằng tổng thể.

➦ Bản vẽ thể hiện Mặt bằng.

➦ Bản vẽ Mặt đứng.

➦ Bản vẽ Mặt cắt.

➦ Bản vẽ thể hiện chi tiết.

a. Bản vẽ Mặt bằng tổng thể

➦ Là bản vẽ hình chiếu bằng của các công trình trên khu đất xây dựng.

➦ Thể hiện vị trí các công trình với hệ thống đường đi cây xanh.

➦ Sự quy hoạch của khu đất.

➦ Có mũi tên chỉ hướng bắc để định hướng.

b. Bản vẽ Mặt bằng

➦ Là hình cắt bằng của ngôi nhà.

➦ Mặt phẳng cắt đi qua cửa sổ.

➦ Không biểu diễn phần khuất.

➦ Thể hiện vị trí kích thước của tường, vách ngăn cầu thang.

➦ Cách bố trí các phòng, thết bị, đồ đạc.

➦ Có từng mặt cắt riêng từng tầng.

c. Bản vẽ mặt đứng

➦ Là hình chiếu vuông góc của ngôi nhà.

➦ Có thể là hình chiếu đứng hoặc hình chiếu cạnh của ngôi nhà.

➦ Không thể hiện phần khuất.

➦ Thể hiện hình dáng, sự cân đối và vẻ đẹp bên ngoài của ngôi nhà.

Ví dụ như công trình sau, Mặt đứng là bản vẽ nhìn vuông góc với công trình. Nhìn tổng thể theo góc độ thẳng đứng ta thấy được chiều cao, vật tư một cách chi tiết, cửa đi, cửa sổ, ban công, mái nhà. Tính thẩm mỹ của ngôi nhà qua cách bố trí cây xanh, bồn hoa, vị trí ốp gạch, hoa văn…

Giáo trình Kỹ thuật thi công dành cho xây dựng
Bảng vẽ mặt đứng một ngôi nhà

d. Bản vẽ Mặt cắt:

➦ Là hình cắt tạo bởi mặt phẳng cắt song song với một mặt đứng của ngôi nhà;

➦ Thể hiện kết cấu của các bộ phận ngôi nhà;

➦ Kích thước của cửa đi, cửa sổ;

➦ Kích thước của cầu thang, tường, sàn, mái, móng;

➦ Kích thước của các tầng.

Bản vẽ mặt cắt có thể là bản vẽ cắt ngang nhà (tưởng tượng 1 mặt cắt ở tầm cao 1,2-1,5m). Khi cắt nhấc phần trên ra, bạn nhìn từ trên xuống cắt ngang qua ngôi nhà (vuông góc thẳng đứng với mặt đất).

Bản vẽ mặt cắt có thể cắt dích dắc qua các vị trí cần trình bày.

Có thể là cắt theo chiều bổ dọc nhà. Mặt cắt này thể hiện được không gian bên trong nhà, chiều cao nhà, số tầng, chiều cao các tầng, các ô cửa, kích thước tường, độ cao dầm, độ dày sàn, cấu tạo vì kèo, sàn mái, cầu thang, vị trí hình dáng chi tiết kiến trúc bên trong các phòng. Như ví dụ bản vẽ dưới đây.

Mẫu Dự toán dân dụng và file cad

e. Bản vẽ chi tiết:

Trích một chi tiết nào đó của công trình để vẽ phóng to hoặc trình bày rõ chi tiết đó hơn để có thể thi công.

Ngôn ngữ bản vẽ là loại ngôn ngữ thiết kế được sử dụng đồng loạt trên thế giới. Ngay cả khi không cùng ngôn ngữ nói, nhưng khi nhìn vào bản vẽ, hầu hết kiến trúc sư trên thế giới đều hiểu ý nghĩa của bản vẽ như nhau. Vì vậy, tôi xin nói ngắn gọn và tóm lược ý chính cũng như những ký hiệu trên bản vẽ để gia chủ có thể hiểu được.

Trong giai đoạn thiết kế sơ bộ, kiến trúc sư sẽ làm việc và trình bày với chủ nhà các phần bản vẽ sau để đi đến thống nhất ý tưởng xây dựng nhà:

f. Bản vẽ mặt bằng các tầng

Mặt bằng là hình chiếu của 1 tầng ngôi nhà lên mặt phẳng (phần này thường cao 1m so với cao độ tầng nhà đó). Phần mặt bằng dùng để bố trí các vật dụng và chia vùng các phòng, lối đi lại được bố trí trong phạm vi 1 tầng của ngôi nhà.

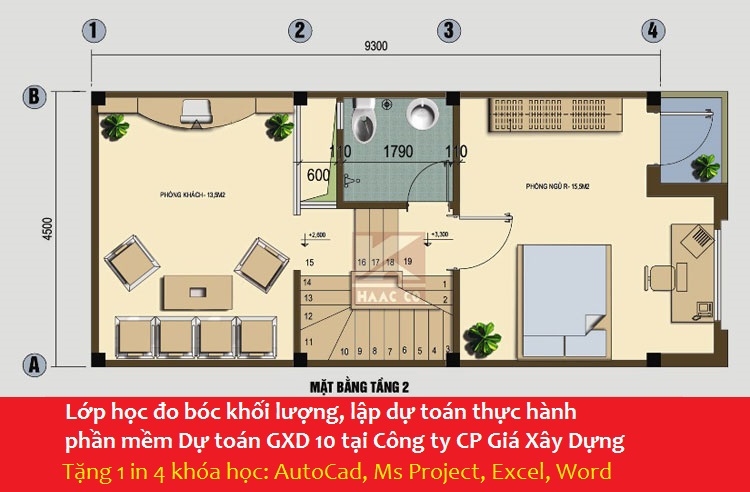

Ví dụ, mặt bằng tầng trệt là bản vẽ nhìn từ trên xuống bố trí các phòng và vật dụng trong tầng trệt của ngôi nhà. Nét vẽ dày là thể hiện tường, nét mỏng tùy theo cách vẽ thể hiện cho cầu thang lên, bậc tam cấp hoặc cửa, hình tròn có kí hiệu số bên trong là các trục, hình vuông nhỏ đi chung với nét tường là thể hiện các cột.

Cách đọc bản vẽ xây dựng: Bản vẽ mặt bằng tầng trệt 1 ngôi nhà
Cách đọc bản vẽ xây dựng: Bản vẽ mặt bằng tầng trệt 1 ngôi nhà

Hi vọng với những ví dụ và hình minh họa trên phần nào sẽ giúp bạn cách đọc bản vẽ xây dựng trong dự án đầu tư xây dựng mà bạn tham gia.
